Technics SU-R1000 Black

Двигатель JENO
Дрожание является основной причиной извращений в цифровых системах и вызывается неправильной синхронизацией в основных тактовых импульсах, используемых при цифроаналоговом преобразовании. Чтобы устранить ухудшение качества звука, вызванное дрожением, Technics разработала оригинальную схему уменьшения дрожания, включающую тактовый генератор в системе формирования шума для уменьшения дрожания в низкочастотном диапазоне. Таким образом, он идеально уменьшает дрожание во всем диапазоне частот. Это работает с оригинальной высокоточной схемой преобразования PWM (широтно-импульсная модуляция), оптимизируя скорость формирования шума, степень и число повторных квантований, а также градацию PWM, чтобы преобразовывать сигналы высокого разрешения в PWM без ущерба для динамического диапазона. Эти технологии позволяют цифровым усилителям Technics воспроизводить естественные и тонкие нюансы музыки.
ADCT
(технология активного подавления искажений)
Принципиальная схема технологии цифрового усилителя
Технология активного подавления искажений, недавно разработанная Technics, точно извлекает и устраняет искажения в выходном каскаде мощности, которые генерируются встречной электродвижущей силой динамика и перепадами напряжения. На рынке Hi-Fi аудио, где путем объединения разных продуктов можно сконфигурировать неограниченное количество аудиосистем, аудиоусилители высокого класса должны оптимально управлять разнообразием динамиков. Технология активного подавления искажений точно устраняет искажения, определяя разницу между выходом громкоговорителя и выходом JENO, а затем применяет коррекцию к выходному цифровому сигналу, корректируя таким образом обычную систему цифрового усилителя. Это обеспечивает мощную движущую силу динамиков и акустическую энергию.
Бесшумный источник питания повышенной скорости
График сверхскоростного импульсного источника питания Изображение GaN-FET (слева) и SiC-диода (справа)
В SU-R1000 используется импульсная система питания для обеспечения стабильной подачи напряжения и тока, необходимых для цифрового усилителя. В обычной системе импульсного питания время включения операции контролировалось для стабилизации напряжения, и это приводит к колебаниям частоты переключения в зависимости от нагрузки, что приводит к модулирующему шуму, влияющему на качество звука. Бесшумный источник питания повышенной скорости устранил этот шум, установив частоту переключения в диапазоне 400 кГц. Кроме того, на более поздней стадии предусмотрен регулятор сверхнизкого уровня шума. Это предотвращает снижение эффективности регулирования в результате фиксированной частоты переключения и препятствует смешиванию шумовой составляющей с высокими частотами. В результате получается источник питания с высокой чувствительностью,
Четыре независимых блока питания
Изображение предварительного усилителя
В SU-R1000 каждый элемент, входящий в состав блока питания, был тщательно изучен и переработан для повышения качества звука. Более того, для дальнейшего улучшения качества звука предусмотрены четыре независимых блока питания для разных схемных блоков. Поскольку SU-R1000 является интегрированным усилителем, внутренние схемы состоят из каскада предварительного усиления и каскада усилителя мощности в сочетании с аналоговыми и цифровыми схемами. Секция фоно-эквалайзера, обрабатывающая мельчайшие аналоговые сигналы, особенно чувствительна к воздействию шума, передаваемого по линии питания. В SU-R1000 используются отдельные блоки питания для аналоговых схем и цифровых схем в каскаде предварительного усилителя. Он также использует отдельные блоки питания для правого и левого каналов в каскаде усилителя мощности. что требует большой электрической мощности. Благодаря четырем независимым блокам питания SU-R1000 предотвращает помехи, вызванные линией электропередачи, между блоками схемы и обеспечивает высокое соотношение сигнал/шум и превосходное разделение.
Высококачественная схема ввода-вывода
Изображения составных частей для высококачественной схемы ввода-вывода
Секция фонового ввода и секция аналогового ввода имеют полностью дискретную схему. Technics реализовала идеальную, симметричную компоновку схемы и произвела тщательную настройку. Новые схемы предотвращают помехи между правым и левым каналами и обеспечивают превосходное разделение каналов. Кроме того, входная секция XLR и XLR используют полностью сбалансированную передачу для обеспечения передачи сигнала высокой чистоты с минимальным воздействием шума. Входная схема USB в секции цифрового ввода оснащена конденсатором с высококачественной рубиновой слюдой и блоком питания с немагнитными резисторами из углеродной пленки для блокирования электрических помех, например, от ПК, и для минимизации воздействия внешних шумов. Аналого-цифровой преобразователь оснащен высокопроизводительным чипом производства Asahi Kasei Microdevices (AKM) для высокоточного аналого-цифрового преобразования. Таким образом, SU-R1000 воспроизводит превосходное качество звука из любых аналоговых или цифровых входных источников.
Шасси и конструкция с высокой жесткостью
Изображение Шасси и конструкции с высокой жесткостью
Жесткость корпуса была значительно повышена для подавления вибрации корпуса, которая также является источником шума. Внутреннее шасси имеет двухъярусную разделенную конструкцию. На верхней палубе установлена ​​секция усилителя мощности, состоящая из схемы усиления и схемы его питания. На нижней деке установлена ​​секция предусилителя, которая состоит из секции аналогового входа, включая фоно-эквалайзер, и секции цифрового входа, а также цепей питания для этих цепей. Не только верхняя и нижняя палубы, но и отдельные электрические блоки отделены друг от друга стальными защитными пластинами. Эти стальные защитные пластины также служат в качестве усиливающих пластин для повышения жесткости всего шасси. Снаружи передняя панель имеет толщину 10 мм, в то время как боковые панели и верхняя панель. обработанных алюмитом. Они также улучшили жесткость и виброустойчивость. Изоляторы, поддерживающие корпус, изготовлены из чугуна с отличительными характеристиками ослабления сигнала. В целом вышеуказанные детали и материалы повышают качество внутренних сигналов и устраняют воздействие внешних вибраций на самом высоком уровне.

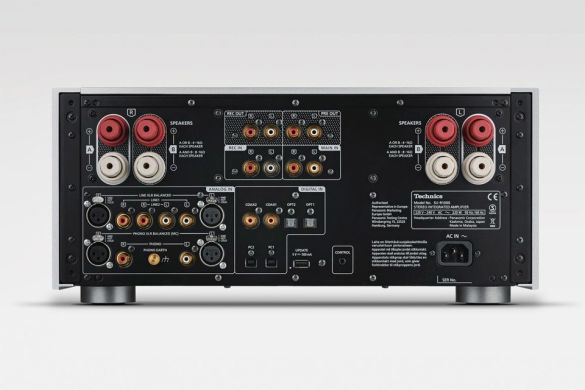

Входные и выходные клеммы изготовлены из тщательно подобранных высококачественных деталей
- Клеммы динамиков, предназначенные для подключения кабелей громкоговорителей очень большого диаметра
- Y-образные клеммы для обеспечения надежного подключения кабеля
- Входные клеммы аналогового баланса производства Neutrik и входные клеммы PHONO XLR (исключительно для MC)
- Аналоговые входные клеммы с позолоченными, обработанными латунными деталями

Изысканный дизайн Technics
- Привлекательная передняя панель, украшенная высококачественной отделкой по линии роста волос и оснащенная культовым большим измерителем с двумя иглами
- Регулятор громкости и ручка переключения изготовлены из деталей, обработанных из цельных алюминиевых блоков и обработанных отжимом
Интеллектуальный фоно-эквалайзер
Интеллектуальный фоно-эквалайзер, установленный в SU-R1000, использует технологию улучшения качества звука для DSP, которую Technics накопила благодаря разработке LAPC, чтобы обеспечить высокое качество звука, невозможное при использовании аналогового фоно-эквалайзера. Эта технология состоит из трех частей: 1. Точная кривая эквалайзера, 2. Подавитель перекрестных помех и 3. Оптимизатор отклика. Эти функции можно включать / выключать в соответствии с предпочтениями пользователя.
Точная кривая эквалайзера – стала возможной благодаря гибридной конструкции аналоговой/цифровой схемы.
Изображение шасси и конструкции с высокой жесткостью
Точная кривая эквалайзера достигается за счет гибридной аналого-цифровой системы. Фильтр нижних частот с высоким коэффициентом усиления (LPF) выполняет аналоговую обработку, в то время как высокие частоты повышаются после аналого-цифрового преобразования. Использование 40-дБ LPF (фильтра нижних частот) в аналоговой области подавляет потери битов при обработке цифровым фильтром, а высокие частоты повышаются с высокой точностью в цифровой области для достижения высокого отношения сигнал/шум.
Подавитель перекрестных помех - для измерения и улучшения характеристик перекрестных помех, уникальных для каждого картриджа
Изображение устройства для подавления перекрестных помех
Эта функция измеряет характеристику перекрестных помех установленного картриджа с помощью сигнала измерения перекрестных помех, записанного на калибровочной записи, поставляемой в комплекте с SU-R1000. Затем он выполняет обратную коррекцию с использованием встроенного DSP для достижения значительного улучшения характеристики перекрестных помех. Это приводит к более точному звуковому изображению и более широкому звуковому окружению.
Оптимизатор звукового отклика - для коррекции помех в частотных характеристиках картриджа
Эта функция измеряет частотные характеристики установленного картриджа датчика с помощью сигнала TSP (растянутый по времени импульс), записанного на прилагаемой калибровочной записи, и корректирует искажения характеристик. Он корректирует эффект согласования импеданса между картриджем звукоснимателя и фоно-эквалайзером, чтобы выявить истинное качество звучания картриджа. Эта технология направлена на улучшение качества звука за счет отказа от селектора, такого как переключатель в высокочувствительной линии фонового ввода, для устранения возможности шумовых помех.
* Хотя пластинка может быть деформирована в зависимости от способа производства или ее характеристик, эта пластинка прошла проверку на правильность считывания сигнала и отправлена.
* Запись может быть искажена в зависимости от условий хранения в вашем доме. Пожалуйста, обратите внимание, что сильно деформированная запись может не только помешать измерению, но и повредить картридж.

Технические характеристики:

Выход: 150 Вт (1 кГц, 0,5% THD, 8 Ом); 300 Вт (1 кГц, 0,5% THD, 4 Ом)
Входная чувствительность/импеданс: Линейный, 200 мВ/22 ком; фоно (мм) 2,5 мВ/47 Ком; фоно (mc) 300 мкВ/100 Ом
Частотная характеристика: Линейная, 5 Гц–80 кГц (-3 дБ, 8 Ом); фоновая (мм), 20 Гц–20 кГц (±1 дБ, 8 Ом); цифровая, 5 Гц –80 кГц (-3 дБ, 8 Ом)
Сопротивление нагрузки: 4 Ом–16 Ом
USB-DAC (USB-B): высокоскоростной асинхронный режим USB 2.0
Поддерживаемые форматы: PCM (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 кГц/16, 24, 32 бита); DSD (2,8 МГц, 5,6 МГц, 11,2 МГц, 22,4 МГц* * Только в собственном режиме ASIO)
Аналоговые входы: Два несимметричных линейных входа, один балансный линейный вход, один несимметричный фоно (mm/mc), один сбалансированный фоно (mc), вход записи.
Цифровые входы: Два оптических, два коаксиальных, два USB
Аналоговые выходы: Линейный выход, выход для записи
Выход для наушников: Разъемы стерео 6,3 мм
Размеры: 430 мм x 191 мм x 459 мм
Вес: 50,3 фунта.
